Почему двигатель с частотником перегревается

Преобразователь частоты обеспечивает плавный пуск, регулирует скорость и защищает электропривод от ряда аварийных режимов. Однако двигатель, подключённый через частотник, иногда нагревается сильнее, чем при питании непосредственно от сети. Причиной может быть недостаточное охлаждение на низких оборотах, механическая перегрузка, неправильная настройка преобразователя или особенности импульсного выходного напряжения.

Чтобы устранить перегрев, недостаточно уменьшить заданную частоту или установить более мощный вентилятор. Сначала необходимо определить, где возникает проблема: в двигателе, механизме, настройках преобразователя частоты или схеме подключения.

Как понять, что двигатель действительно перегревается

Корпус работающего электродвигателя может быть горячим и при нормальном режиме. Допустимая температура зависит от класса изоляции, конструкции двигателя, температуры окружающего воздуха, режима работы и точки измерения. Поэтому оценка «рука не терпит» не является надёжным способом диагностики.

Для проверки используют:

• встроенные термисторы PTC, термоконтакты или датчики Pt100;
• контактные датчики температуры;
• тепловизор или пирометр с учётом коэффициента излучения поверхности;
• данные тепловой модели двигателя в преобразователе;
• измерение тока каждой фазы подходящим прибором;
• контроль температуры подшипниковых щитов и обмоток.

Полученное значение необходимо сравнивать с документацией двигателя. Если срабатывает тепловая защита, появляется запах перегретой изоляции, быстро высыхает смазка, изменяется цвет покрытия или температура продолжает расти при постоянной нагрузке, привод следует остановить и провести диагностику.

1. Недостаточное охлаждение на низких оборотах

Это одна из самых распространённых причин. Вентилятор обычного асинхронного двигателя установлен на валу и вращается вместе с ротором. При уменьшении частоты вращения снижается поток охлаждающего воздуха, хотя механизму по-прежнему может требоваться высокий момент.

Особенно заметен перегрев в механизмах с постоянным моментом:

• конвейерах;
• мешалках;
• экструдерах;
• дробилках;
• лебёдках и подъёмных механизмах;
• станочных подачах.

Если такой привод продолжительное время работает на частоте значительно ниже номинальной, штатного вентилятора может оказаться недостаточно.

Что делать: ограничить продолжительную работу на малой скорости, уменьшить нагрузку, установить двигатель большего типоразмера либо применить независимую вентиляцию с отдельным питанием. Конкретный допустимый момент на пониженной частоте определяют по характеристике нагрузочной способности двигателя.

2. Двигатель механически перегружен

Частотник не устраняет механическую перегрузку. Если механизму требуется момент выше расчётного, ток двигателя возрастает, а потери в обмотках увеличиваются. При этом скорость может оставаться стабильной, и оператор не сразу замечает проблему.

Возможные причины:

• заклинивание или загрязнение механизма;
• перетянутый ремень;
• повреждение редуктора;
• износ или недостаточная смазка подшипников;
• несоосность валов;
• слишком вязкий продукт в мешалке;
• завышенная производительность насоса или вентилятора;
• частые разгоны с большой инерционной нагрузкой.

Что делать: сравнить фактический ток с номинальным током на шильдике двигателя, проверить механизм на свободное вращение, осмотреть передачу и подшипники. Если ток превышает допустимый, нельзя просто увеличить уставку защиты: сначала необходимо устранить причину нагрузки.

3. В преобразователь неправильно введены параметры двигателя

Для расчёта магнитного потока, скольжения, момента и теплового состояния преобразователю нужны корректные паспортные данные двигателя. Ошибка в напряжении, токе, частоте или частоте вращения ухудшает управление и может привести к лишнему нагреву.

Проверьте следующие параметры:

• номинальное напряжение двигателя;
• номинальный ток;
• номинальную мощность;
• базовую частоту 50 или 60 Гц;
• номинальную частоту вращения;
• коэффициент мощности, если он требуется;
• схему соединения обмоток «звезда» или «треугольник»;
• выбранный режим управления.

После ввода данных для векторного управления обычно выполняют статическую или вращательную автонастройку. Условия её проведения указаны в руководстве конкретного преобразователя.

Как выбрать частотник по току, напряжению и характеру нагрузки, подробно рассмотрено в статье «Как выбрать преобразователь частоты для электродвигателя».

4. Неправильно выбрано соотношение напряжения и частоты

В скалярном режиме преобразователь управляет двигателем по характеристике U/f. Если напряжение при заданной частоте слишком высокое, магнитопровод может перейти в насыщение. Возрастает ток намагничивания, двигатель шумит и нагревается даже при небольшой механической нагрузке.

Причиной нередко становится чрезмерное усиление напряжения на низкой частоте — функция Voltage Boost или Torque Boost. Увеличение этого параметра действительно помогает получить больший пусковой момент, но слишком высокая уставка вызывает рост тока и температуры.

Что делать: вернуть базовые параметры U/f к рекомендованным значениям, уменьшить ручное усиление момента и выполнить автонастройку. Изменять такие параметры следует постепенно, контролируя ток и температуру двигателя.

5. Выбран неподходящий режим управления

Скалярное управление подходит для насосов, вентиляторов и простых механизмов, которым не нужен точный момент на низкой скорости. Для конвейера, мешалки или станочного привода бездатчиковый векторный режим часто обеспечивает более эффективное управление током и лучшее поддержание момента.

Однако неправильно настроенный векторный режим тоже способен вызвать перегрев. Если паспортные данные введены с ошибкой или автонастройка выполнена некорректно, математическая модель двигателя работает неточно.

Что делать: выбрать режим в соответствии с нагрузкой, проверить параметры двигателя и повторить автонастройку по инструкции производителя.

6. Завышена несущая частота ШИМ

Повышение несущей частоты делает звук двигателя менее заметным и может улучшить плавность работы. Одновременно увеличиваются коммутационные потери в преобразователе, а в некоторых режимах — дополнительные потери в двигателе.

Производители часто требуют снижать допустимый выходной ток преобразователя при высокой несущей частоте. Если это требование не учесть, нагреваться могут и частотник, и двигатель.

Что делать: установить автоматический выбор или стандартное значение несущей частоты. Повышать её только при необходимости и с учётом таблиц снижения номинального тока из руководства преобразователя.

7. Моторный кабель слишком длинный

На выходе частотника формируется импульсное напряжение с крутыми фронтами. В длинном кабеле возникают отражения, способные увеличить пиковое напряжение на клеммах двигателя. Это повышает нагрузку на изоляцию обмоток, создаёт дополнительные токи и может ускорить старение двигателя.

Длинный кабель также увеличивает ёмкостный ток, из-за которого преобразователь и двигатель могут нагреваться сильнее.

Что делать: проверить максимально допустимую длину кабеля в документации частотника. При необходимости установить моторный дроссель, фильтр dU/dt или синусный фильтр. Тип фильтра выбирают по напряжению, току, частоте ШИМ, длине кабеля и требованиям производителя.

8. Двигатель часто разгоняется и тормозит

При каждом разгоне двигатель создаёт повышенный момент и потребляет дополнительный ток. Если циклы повторяются слишком часто, тепло не успевает отводиться. Особенно тяжёлый режим возникает при большой инерции механизма и коротком времени разгона.

Дополнительный нагрев может вызывать длительное торможение постоянным током. Эта функция удерживает вал или ускоряет остановку, но электрическая энергия при этом выделяется в обмотках двигателя в виде тепла.

Что делать: увеличить время разгона и торможения, снизить частоту циклов, проверить ток при пуске и ограничить продолжительность торможения постоянным током. Для быстрой остановки инерционного механизма могут потребоваться тормозной резистор или рекуперативный блок. Необходимые компоненты представлены в разделе аксессуаров для преобразователей частоты.

9. Нарушено охлаждение двигателя

Даже при нормальной скорости двигатель перегревается, если воздух не проходит через рёбра корпуса. Причинами могут быть:

• загрязнение вентиляционной решётки;
• слой пыли, волокон или продукта на корпусе;
• сломанная крыльчатка вентилятора;
• неправильно установленный кожух;
• слишком маленькое расстояние до стены;
• высокая температура внутри помещения или шкафа;
• работа на большой высоте над уровнем моря.

Что делать: очистить двигатель, проверить крыльчатку и направление воздушного потока, обеспечить свободный приток воздуха. При повышенной температуре окружающей среды или большой высоте может потребоваться снижение допустимой нагрузки.

10. Неисправны подшипники или нарушена центровка

Повреждённый подшипник создаёт дополнительное сопротивление вращению и локальный нагрев. Несоосность валов, чрезмерное натяжение ремня и неправильный монтаж муфты увеличивают радиальную и осевую нагрузку.

Признаки механической неисправности:

• нагрев сосредоточен возле подшипникового щита;
• появились вибрация, гул или металлический шум;
• ток двигателя увеличивается при неизменной нагрузке;
• вал тяжело вращается после безопасного отключения питания;
• температура со стороны привода заметно выше.

Что делать: проверить состояние подшипников, смазку, соосность, муфту и натяжение ремня. Замена настроек частотника механическую неисправность не устранит.

11. Нарушена схема соединения обмоток

Двигатель должен быть соединён в соответствии с выходным напряжением преобразователя. Например, двигатель 220/380 В обычно соединяют «треугольником» при питании 220 В и «звездой» при 380 В.

Неправильное соединение может привести к недостаточному моменту, повышенному току или перегреву. Нельзя определять схему только по количеству перемычек: необходимо сверяться со шильдиком и паспортом двигателя.

12. Двигатель не рассчитан на питание от частотника

Импульсное напряжение преобразователя сильнее нагружает изоляцию обмоток, чем обычное синусоидальное питание. Риск возрастает при высоком напряжении, длинном кабеле и большой скорости нарастания напряжения.

У крупных двигателей также могут возникать подшипниковые токи. Они проходят через подшипники, повреждают дорожки качения и вызывают локальный нагрев.

Что делать: проверить пригодность двигателя для частотного регулирования. При необходимости использовать dU/dt- или синусный фильтр, изолированный подшипник, заземляющее кольцо вала либо двигатель специального исполнения.

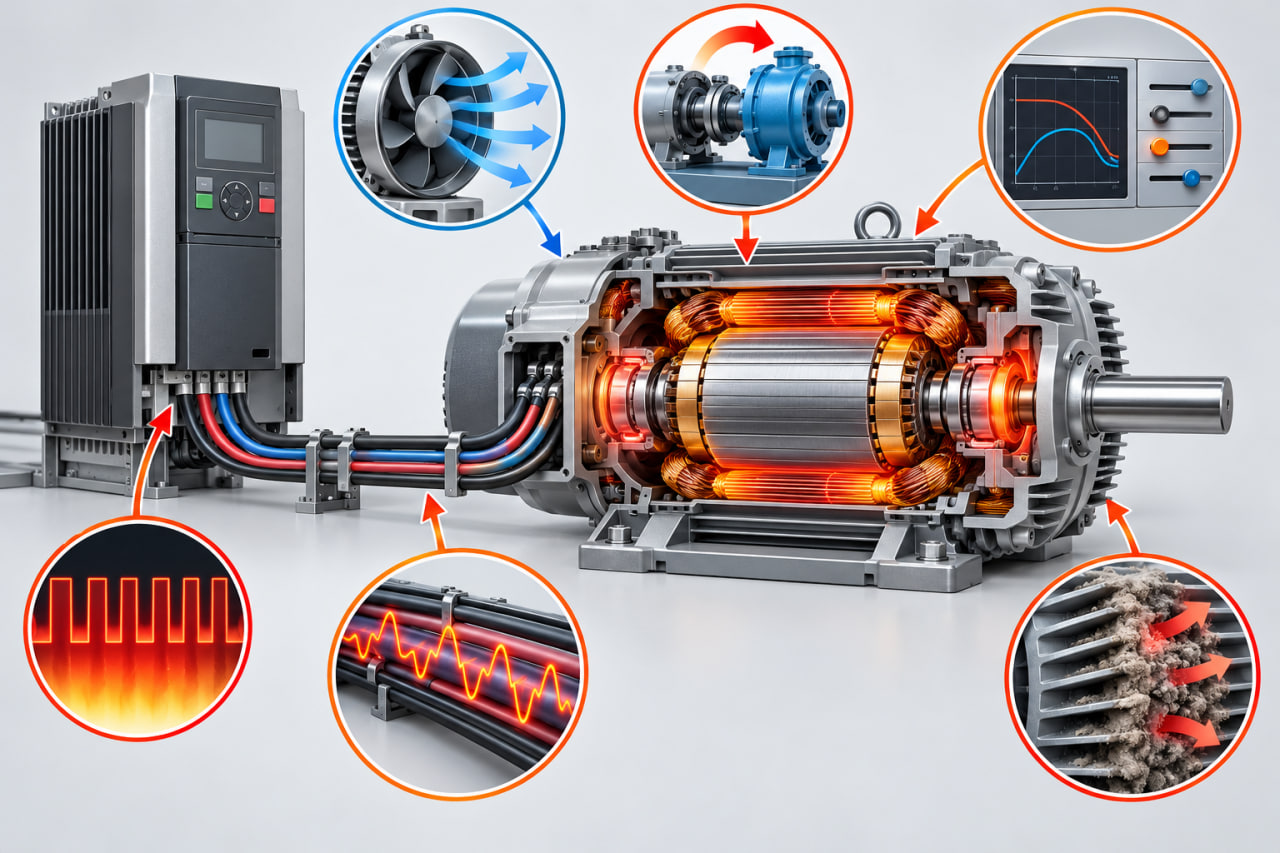

Порядок диагностики перегрева

1. Измерить температуру двигателя и определить наиболее горячую зону.
2. Сравнить рабочий ток с номинальным током на шильдике.
3. Проверить частоту, скорость и продолжительность работы на низких оборотах.
4. Осмотреть вентилятор, кожух и рёбра охлаждения.
5. Проверить подшипники, редуктор, ремень, муфту и свободное вращение механизма.
6. Сверить параметры двигателя в частотнике со шильдиком.
7. Проверить соединение обмоток «звезда/треугольник».
8. Оценить настройки U/f, усиление момента и несущую частоту.
9. Проверить длину моторного кабеля и необходимость выходного фильтра.
10. Проанализировать частоту пусков, время разгона и торможение постоянным током.

Краткая таблица причин и решений

Когда нужно остановить оборудование

Работу следует прекратить, если температура превышает значение, допустимое производителем, срабатывает тепловая защита, появляется запах изоляции, резко усиливаются шум или вибрация, наблюдается нестабильный ток либо корпус нагревается неравномерно.

Продолжение работы в таком режиме ускоряет старение изоляции, разрушает смазку и может привести к межвитковому замыканию или повреждению подшипников.

Вывод

Чаще всего двигатель с частотником перегревается из-за недостаточного охлаждения на низкой скорости, механической перегрузки или некорректных параметров двигателя. Реже причиной становятся высокая несущая частота, длинный кабель, неправильное соединение обмоток, частые пуски и торможения или непригодность двигателя для частотного регулирования.

Начинать диагностику следует с измерения температуры и тока, проверки механики и сверки настроек со шильдиком. Не рекомендуется увеличивать токовую защиту или отключать тепловую модель без устранения причины перегрева.
